在线式粉尘检测仪      型号：RZ-FC-20G

     一.概述

RZ-FC-20G在线式激光可吸入粉尘连续检测仪（以下简称在线式粉尘检测仪）主要用于工矿企业中粉尘颗粒物（PM10和TSP）的浓度检测及超标报警。本仪表将大型公共场所室内，工矿企业，工厂车间或生产车间内带有粉尘颗粒的空气吸入仪表内，通过高精度的激光粉尘检测传感器来进行分析，得出来的数据通过仪表的显示屏来显示出该空间内粉尘的浓度值。

RZ-FC-20G在线式激光可吸入粉尘连续检测仪，采用先进的光散射原理以半导体激光为测量光源，对空气中粉尘进行高灵敏非接触测量。由单片微处理器管理和控制测试全过程,采用高分辨率大屏幕高亮度液晶显示器,全中文显示。

       二.主要技术指标

1、粉尘测量档别:PM10和TSP （PM2.5 可选）

2、粉尘测量范围： 0.001~40.0mg/m³；可定做各种规格；

3、检测灵敏度：0.001mg/m³；重复性误差：≤±3%；

4、空气采样流量：2.L/min (0.1 f t 3/min)；

5、采样时间：1秒…100分钟手动任意设置时间。可直读粉尘质量浓度（ug/m3）。

6、具有粉尘浓度超标报警设定功能，可自行设置超高浓度报警值，内置蜂呜器，同时可接外部声光报警器，及开关量输出可连接外部排风扇，当粉尘浓度超高时自动启动排风扇，使空间的粉尘浓度降低

7、配RS485通讯接口,开关量输出，4-20mA电流输出，可连接电脑实现数据传输，远程监控，可打印检测结果。

8、仪器设有可编程时钟芯片，为测量提供准确的日期，时间信息。 9、有自净校正功能。

10、工作环境： 温度（-30－75℃）； 湿度RH（20－80）％

11、工作电源：220V交流电源；或12VDC

12、仪器使用寿命大于五年

13、体积：280mm×210 mm×100mm

14、重量；约3KG；

      三.特点

本仪器体积小,安装方便,具有测试速度快，灵敏度高，稳定性好，重量轻，操作简单，交直流两用等优点。适宜大型工厂，车间场合测量。安全生产，实时监控。报警功能。

具有粉尘浓度超标报警设定功能，可自行设置超高浓度报警值，内置蜂呜器，同时可接外部声光报警器，及开关量输出可连接外部排风扇，当粉尘浓度超高时自动启动排风扇，使空间的粉尘浓度降低

         四.适用场合

RZ-FC-20G在线式粉尘检测仪，该仪器适用于公共场所可吸入颗粒物（PM10和TSP）浓度的快速测定、工矿企业生产现场等粉尘浓度的检测，以及环境保护领域可吸入尘浓度的监测，还可用于空气净化器净化效率的评价。生产车间，工厂内部等领域的粉尘浓度实时检测.报警功能。

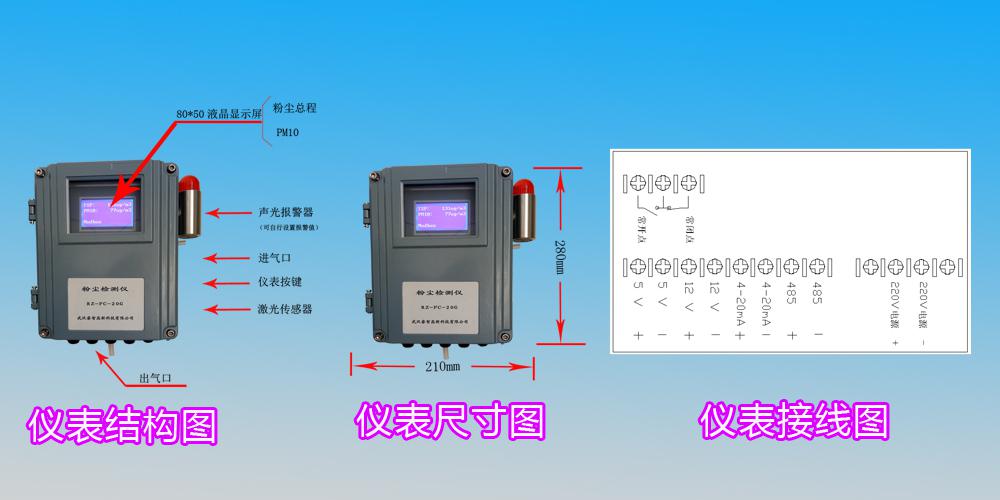

    五 仪表结构示意图

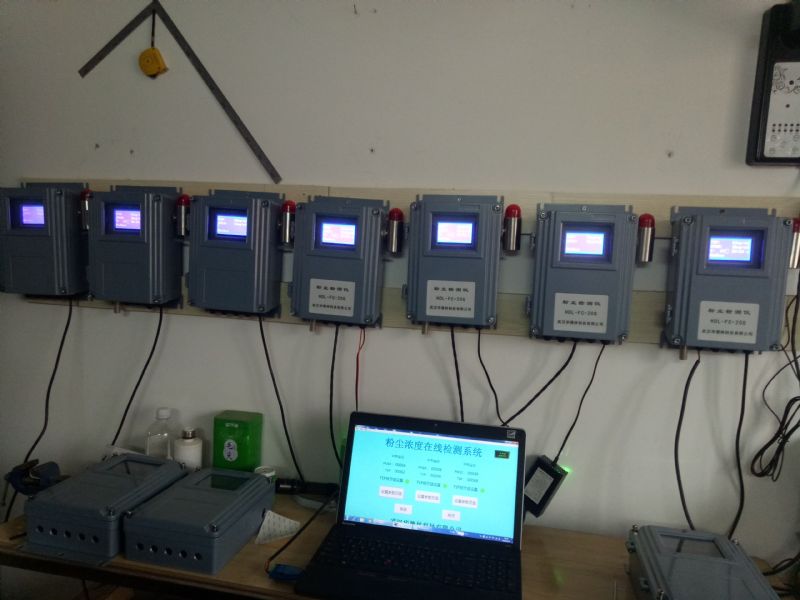

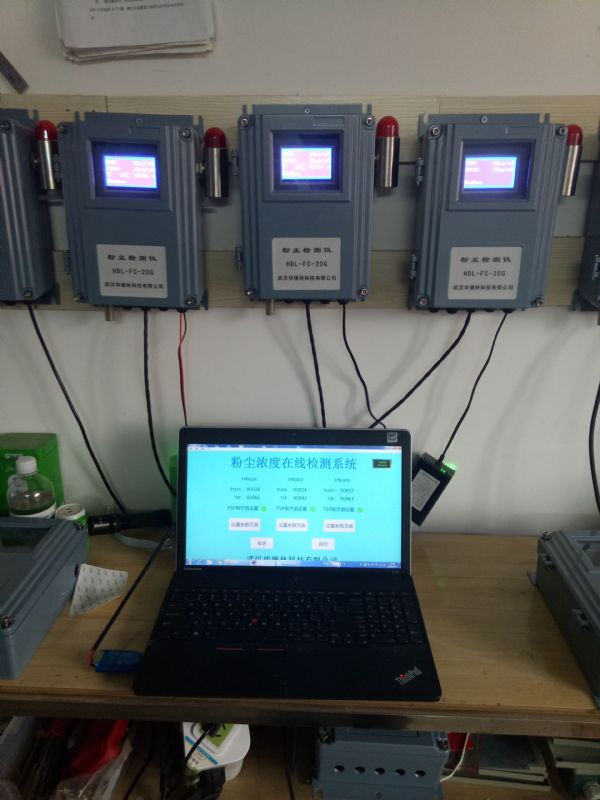

粉尘检测仪多个检测点在线测量与监控系统

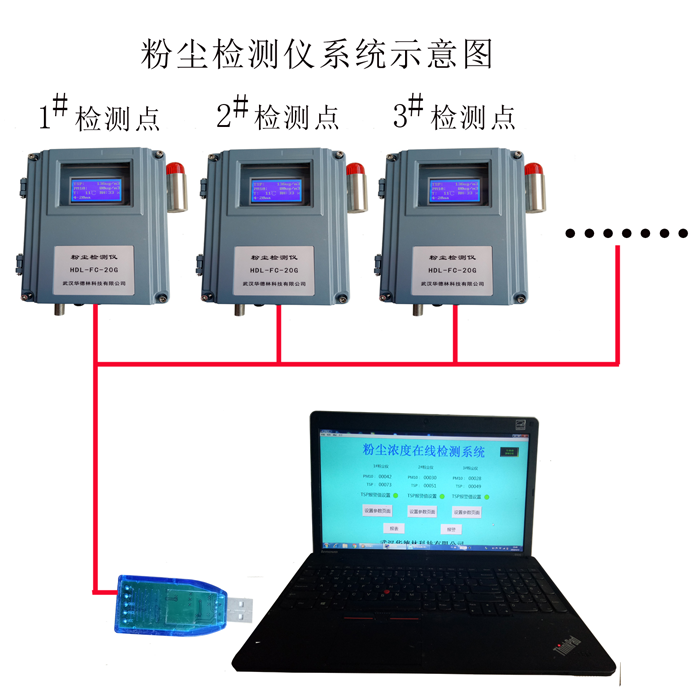

一、以三个检测点为（连接示意图）

二、监控软件安装

1.监控软件由我公司提供（在U盘内）

2.将U盘中的监控软件复制到电脑，双击U盘中“Runsetup”，安装到电脑中，安装完后，桌面会出现“Touchvew”的图标。

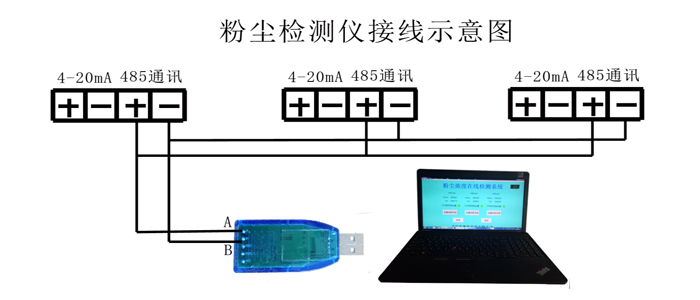

三、多个粉尘检测仪与电脑的连接

1.将每台粉尘检测仪的485输出用信号线并连起来到控制室电脑。

2.将信号线的另一端连接到带USB接口的信号转换器上，A接485信号“＋”，B接485信号“－”。

四、设置

1.电脑设置

①将数据转换器插入电脑的USB接口上

②将鼠标光标移动到“我的电脑”上单击右键此时弹出一个对话框，左键单击“属性”，左键单击“设备管理器”

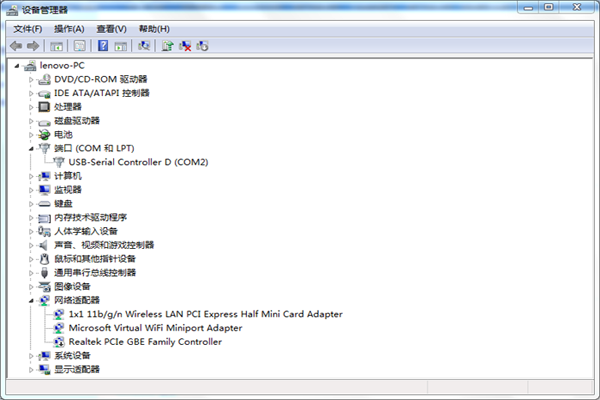

③弹出画面

左键双击

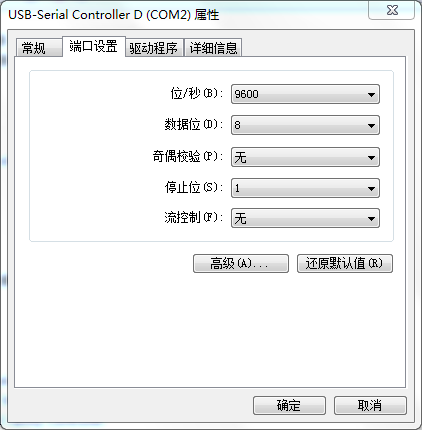

④此时左键单击“端口设置”参数如下图设置

⑤左键单击“高级（A）…” ，在COM端口号（p）   选择“COM2”,点“确认”，继续点“确认”。

2.软件设置

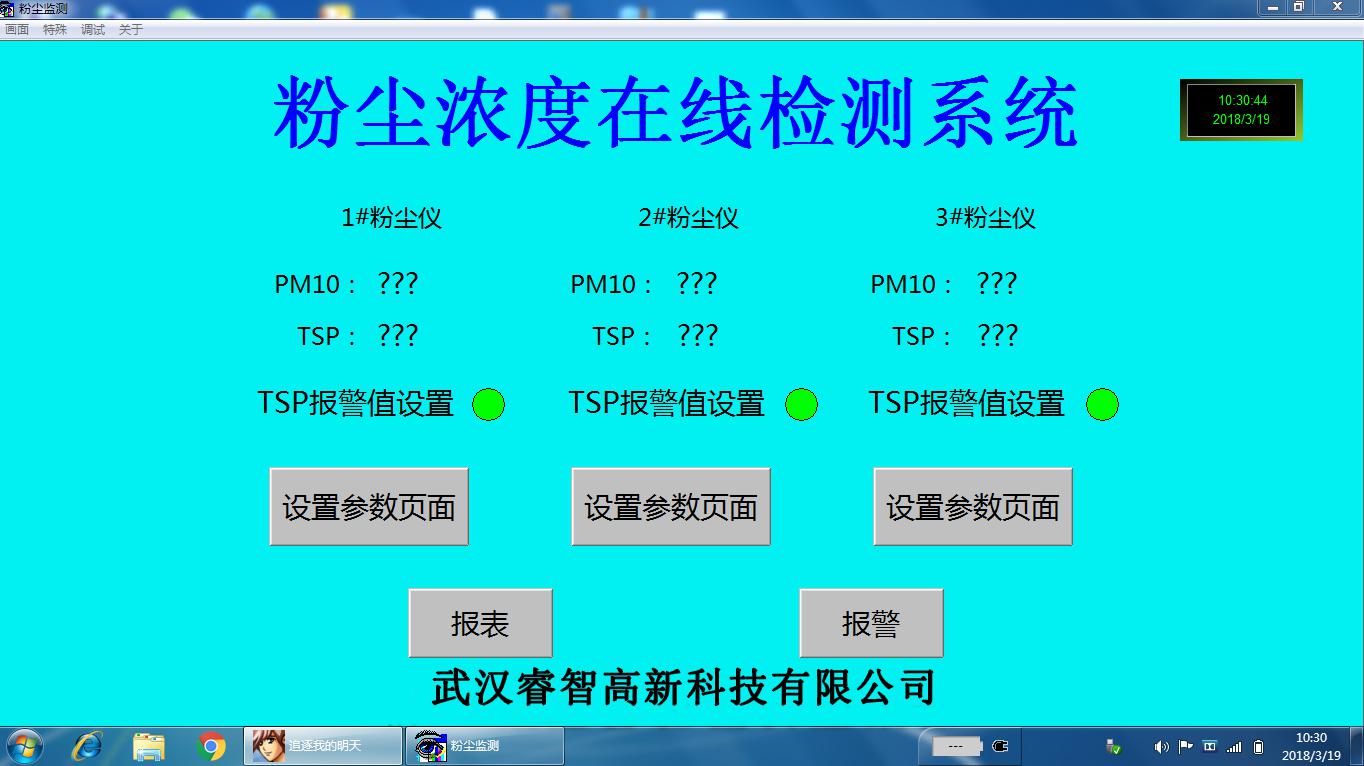

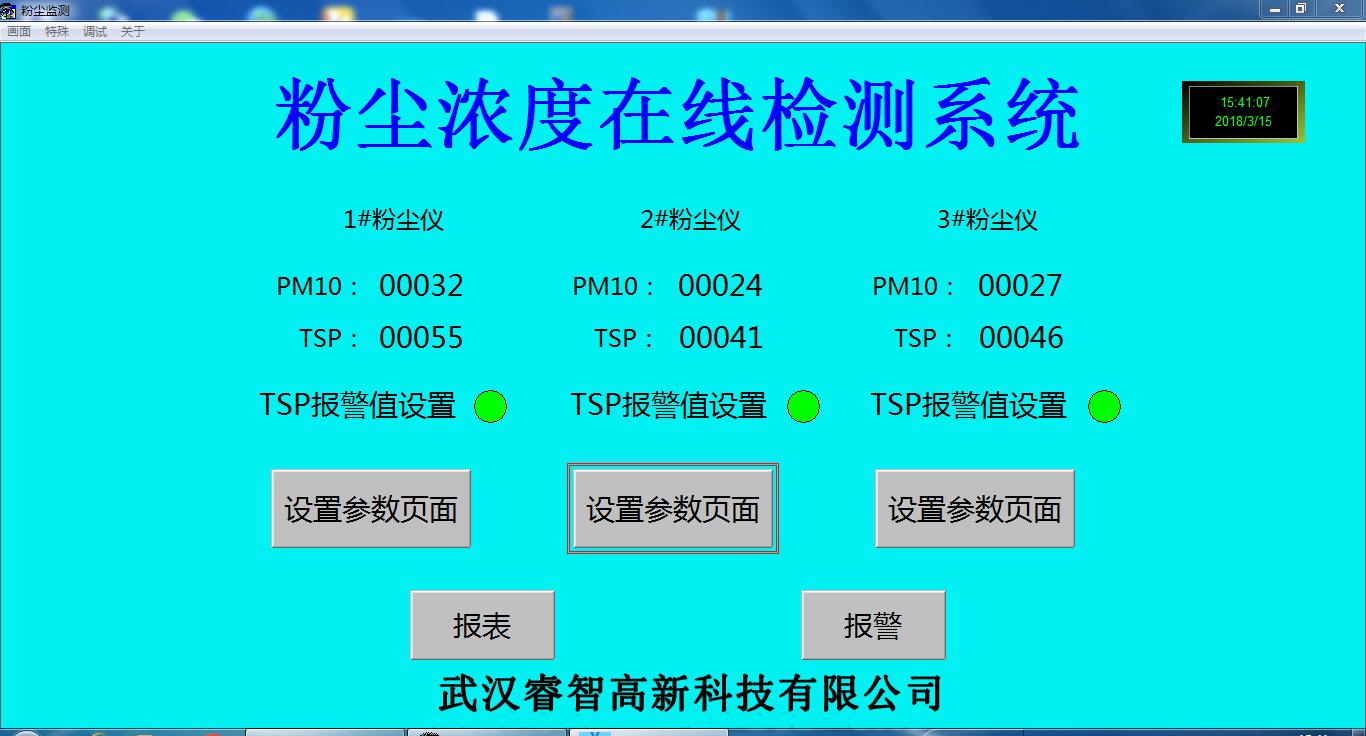

①双击桌面，电脑显示

②报警点设置

左键点击“TSP报警值设置”，输入高报警点后点“确认”

此时：仪表所测值低于设置的报警值时现场的闪光报警器启动，监控画面的绿灯变为红灯

③仪表系数设置

左键点击“设置参数页面”，用于修改线表系数，出厂系数默认为“0100”，如要修改系数左键单击“0100”后，修改相应的数字，返回主页面左键点击“主页面”

④报表设置与查询

左键单击“报表”→“查询”→“时间属性”

设置要查看的起始时间   设置要查看的终止时间

   设置要查看的间隔时间

⑤变量选择

  左键单击“变量选择”， 单击“历史变量”，

选中左边方框中的某一变量后，点击中间的“向右箭头”，使左边的变量出现在右边的方框中，每台仪表有两个变量，

注：把几个检测点的变量都移到右边的方框中

选完后，点“确认”继续点“确认”。

⑥保存

将所检测的数据心Excel表格的方式保存在电脑中左键点击存盘路径及文件名下方的方格，输入存盘路径及文件名。

例：D:\粉尘检测仪/一月份数据.xls  点“保存”即可。

3.仪表的设置

让每台仪表的读数与电脑画面中各点读数相对就需要修改各仪表的地址码，具体操作示，仪表操作说明

1#粉尘仪————地址码为“1”

2#粉尘仪————地址码为“2”

3#粉尘仪————地址码为“3”
